一、概述

隨著技術的發展，器件小型化逐漸成為一種趨勢，為了順應市場對小型耦合器（Mini-Coupler）的需求，長飛光纖光纜股份有限公司（以下簡稱“長飛公司”，股票代碼：6869.HK）特推出CS980細徑耦合光纖。CS980細徑耦合光纖主要用于980nm泵浦光源尾纖的制作以及摻鉺光纖放大器（Erbium-doped Fiber Amplifier，簡稱EDFA）系統中位于摻鉺光纖（Erbium-doped Fiber，簡稱EDF）前/后端980/1550波分復用（Wavelength Division Multiplexing，簡稱WDM）耦合器的制作。與原有耦合光纖相比，除具有優異的抗彎性能和優異的拉錐性能外，該光纖包層直徑由125μm降至80μm，外徑由250μm降至165μm，外徑細化30%以上。且在熔融拉錐驗證中，該款光纖展現出低拉錐附加損耗、高隔離度等優點。

二、CS980細徑耦合光纖基本性能介紹

長飛公司從波導設計及全新的材料設計這兩個方面入手，著眼于光纖細徑化及幾何穩定性、彎曲性能及拉錐性能的提升，開發了CS980細徑耦合光纖。該光纖在工作波段具有優異的宏彎性能和低的拉錐附加損耗。

光纖詳細技術指標見下表：

表1細徑耦合光纖性能參數

長飛CS980細徑耦合光纖具有如下優勢：

（1）長飛CS980細徑耦合光纖優化了幾何特性，包層直徑控制在80±1μm。同時為了達到更好的拉錐效果，光纖芯/包同心度典型值在0.2μm以下。

（2）長飛CS980細徑耦合光纖宏彎性能優異，φ20mm×1圈@980nm損耗≤0.01dB，φ20mm×1圈@1550nm損耗≤0.01dB，完全滿足小型化器件的使用。

（3）長飛CS980細徑耦合光纖與其他光纖匹配性高，與國外某知名品牌細徑980-20光纖熔接損耗約0.05dB，與長飛G652D光纖熔接損耗約0.25dB。

表2長飛CS980細徑耦合光纖與其它光纖熔接損耗

三、CS980細徑耦合光纖拉錐性能

光纖在熔融拉伸過程中，材料缺陷和波導結構變化等原因會引起光纖中光功率的損失。因此，單光纖拉錐實驗中，光功率損耗大小及出光功率穩定性數據可直接評估該光纖是否適合制作熔融型光纖器件。其中拉伸期間光纖中光功率和損耗情況可通過拉錐機配備的功率探測器進行實時測量。

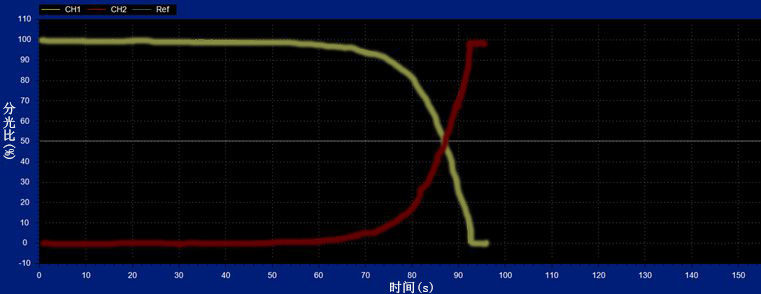

實驗采用980nm單模泵浦光源與1550nm單模泵浦光源，拉錐速度為140μm/s，H₂流量為150ml/min，O₂流量為7ml/min，耦合周期為0（即單光纖拉錐）。圖1是對長飛CS980細徑耦合光纖進行拉錐得到的分光比—時間曲線，記錄了光纖從開始拉伸直至達到預設分光比這整個過程中分光比隨拉伸時間的變化。整個實驗過程中，長飛CS980細徑耦合光纖的損耗波動小，曲線平緩，損耗始終低于0.1dB。

圖1.采用長飛細徑CS980拉制980/1550 WDM 980nm和1550nm波長波形圖

（圖中黃線為980nm分光比，紅線為1550nm分光比）

WDM作為光無源器件最基本元件之一，已廣泛應用于波分復用光纖通訊系統之中。拉錐因其操作簡單，價格低廉，已成為WDM常用的制作手段。為了進一步驗證長飛CS980細徑耦合光纖的性能，將其拉錐制成WDM后進行測試，測得其分光比及隔離度數據見下表：

表3長飛CS980細徑耦合光纖拉制WDM性能參數

長飛CS980細徑耦合光纖（CS980/80-20/165）
實驗組號	分光比CR(%)		隔離度ISO(dB)		拉錐損耗(dB)
波長	1550nm	980nm	1550nm	980nm	分享這個頁面： 上一篇長飛特種光纖系列之七 用于分布式測溫系統的多模光纖和少模光纖 全部 下一篇長飛特種光纖系列之五 器件拉錐用彎曲不敏感單模光纖 最新資訊 2025年新年致辭：堅定前行，穩扎穩打，馳而不息 2024-12-31 《云頂對話·莊丹》：講述長飛從“起飛”到“領航”的故事 2024-12-27 長飛公司聯合天津移動成功開展國內首條數據中心多芯光纖解決方案試點 2024-12-25 2024通信產業大會 | 長飛公司副總裁鄭昕出席并作專題報告 2024-12-23 2025 ICT行業趨勢年會 | 長飛公司副總裁鄭昕出席并發表主題演講 2024-12-23 聯系我們 關于我們 公司簡介 我們的品牌 我們的文化 我們的榮譽 質量管理 組織架構 創新發展 可持續發展 新聞與活動 新聞與活動主頁 活動日歷 長飛新聞 展會報道 線上直播 視頻中心 專題報道 解決方案 5G承載網 FTTR解決方案 數據中心 智慧應用 智能電網 軌道交通 工業互聯網 娛樂家居 產品中心 前沿產品 原材料 通信光纖 通信光纜 特種產品 海纜 綜合布線 ODN 光模塊 同軸電纜 資源中心 資料中心 成功案例 技術熱點 服務支持 渠道管理 營銷服務網絡 客戶服務 招賢納士 人才理念 人才培養 員工故事 招聘職位 投資者關系 公司治理 股票信息 業績報告 公告通函 投資者服務 聯系方式 Copyright ? 2025 長飛光纖光纜股份有限公司版權所有鄂ICP備05003375號-1 地址：湖北省武漢市東湖高新技術開發區光谷大道9號 鄂公網安備 42018502002645號 聯系我們 法律聲明 網站地圖 企業鏈接 中國保利集團有限公司 中國華信郵電科技有限公司 武漢長江通信產業集團股份有限公司 荷蘭德拉克通信科技公司 長芯盛（武漢）科技有限公司 長飛光纖光纜（上海）有限公司 長飛光坊（武漢）科技有限公司 長飛（武漢）光系統股份有限公司 安弗施無線射頻系統（德國）有限公司 四川光恒通信技術有限公司 博創科技股份有限公司 又大又粗又爽又黄的少妇毛片| A级无遮挡超级高清-在线观看 | 夜夜高潮次次欢爽av女| 无码人妻久久久一区二区三区| 五十路熟妇高熟无码视频| 国产麻豆剧传媒精品国产AV| 亚洲卡1卡2卡三卡4卡5卡6卡 | 在线A亚洲老鸭窝天堂| 亚洲V国产V天堂A无码二区久久 | 午夜福利啪啪片| 97亚洲熟妇自偷自拍另类图片 | 国产一精品一av一免费| 久久99国产精品久久| 成人免费看片又大又黄| 无码国模国产在线观看| 国产妇女馒头高清泬20p多| 欧美老熟妇喷水| 国产综合精品一区二区三区| 四虎影免看黄| 亚洲欧美日韩中文字幕一区二区三区| 亚洲av中文无码乱人伦在线r▽ | 亚洲一区 日韩精品 中文字幕| 国产果冻豆传媒麻婆精东 | 久久精品无码一区二区三区 | 亚洲精品拍拍央视网出文| 国产精品美女久久久久久| 亚洲av无码一区二区三区在线播放| 国产人久久人人人人爽| 亚洲av永久无码嘿嘿嘿| 377人体粉嫩噜噜噜| 午夜dv内射一区二区| 十四以下岁毛片带血a级| 亚洲av无码乱码在线观看性色扶 | 狂躁美女大bbbbbb糟蹋| 好爽好痛好湿好硬视频免费| 在线观看亚洲精品专区| 无码久久免费视频| 免费 无码 国产在线91下载 | 国产人澡人澡澡澡人碰视频| 日本无遮挡真人祼交视频| 久久午夜福利电影|
