幾何特性

芯直徑

--

50±2.5

[μm]

芯不圓度

--

≤5.0

[%]

包層直徑

--

125.0±1.0

[μm]

包層不圓度

--

≤0.6

[%]

涂層直徑

--

245±7

[μm]

涂層/包層同心度

--

≤10.0

[μm]

涂層不圓度

--

≤6.0

[%]

芯層/包層同心度

--

≤1.0

[μm]

光纖長度

--

最長到17.6

[km/盤]

光學特性

衰減

850nm

≤2.4

[dB/km]

953nm

≤1.7

[dB/km]

1300nm

≤0.6

[dB/km]

滿注入帶寬

850nm

≥3500

[MHz·km]

953nm

≥1850

[MHz·km]

1300nm

≥500

[MHz·km]

有效模式帶寬

850nm

≥4700

[MHz·km]

953nm

≥2470

[MHz·km]

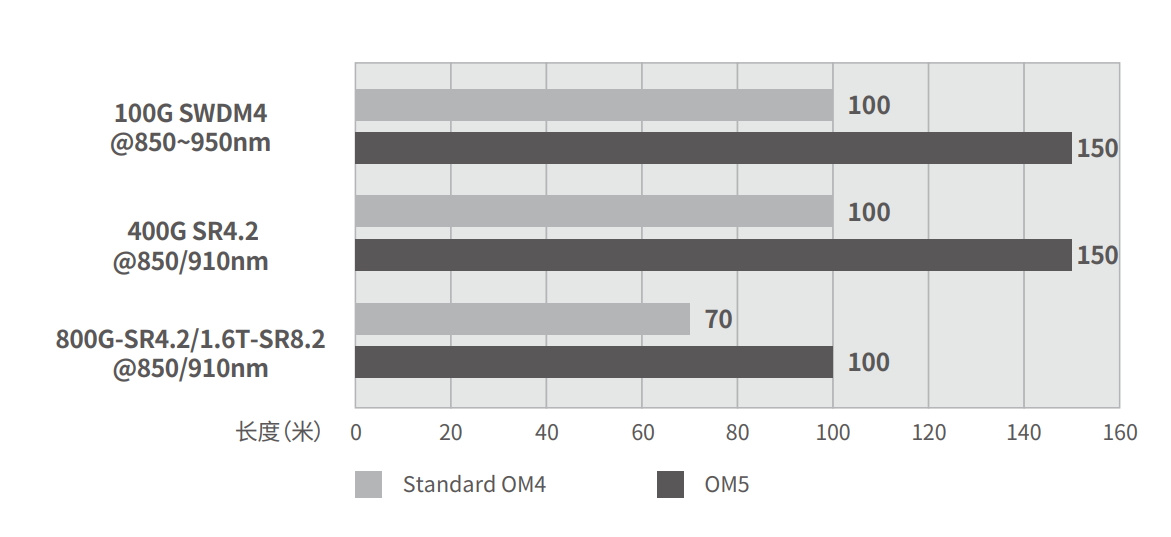

鏈路長度

--

--

--

150

[m]

150

[m]

數值孔徑

--

0.200±0.015

--

群折射率

850nm

1.482

--

1300nm

1.477

--

零色散波長

--

1297-1328

[nm]

零色散斜率

--

[ps/(nm²·km)]

宏彎損耗²

--

@850nm

--

2圈，半徑15mm

--

≤0.1

[dB]

2圈，半徑7.5mm

--

≤0.2

[dB]

背向散射特性? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?850nm 和?1300nm

臺階（雙向測量的平均值）

--

≤0.10

[dB]

長度方向的不規律性和點不連續性

--

≤0.10

[dB]

衰減不均勻性

--

≤0.08

[dB/km]

環境特性? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?850nm 和?1300nm

溫度附加衰減

-60℃ 到85℃

≤0.10

[dB/km]

溫度-濕度循環附加衰減

-10℃?到85℃，4%到98%?相對濕度

≤0.10

[dB/km]

浸水附加衰減

23℃, 30 天

≤0.10

[dB/km]

干熱附加衰減

85℃，30天

≤0.10

[dB/km]

濕熱附加衰減

85℃和85%相對濕度，30天

≤0.10

[dB/km]

機械特性

篩選張力

--

≥9.0

[N]

--

≥1.0

[%]

--

≥100

[kpsi]

涂層剝離力

典型平均剝離力

1.5

[N]

峰值力

≥1.3，≤8.9

[N]

動態疲勞參數（n_d, 典型值）

--

20

--
